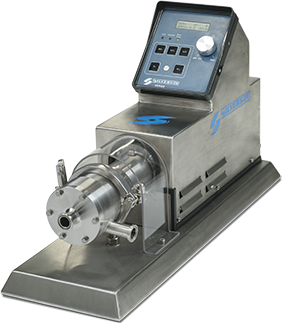

เครื่องผสม In-Line สำหรับห้องแล็ป Verso
เครื่องผสมซิลเวอร์สัน Verso เป็นเครื่องขนาดเล็ก ใช้งานบนโต๊ะ แบบ In-line ที่เหมาะสำหรับใช้งานในห้องแล็ปหรือการทดลองใช้งาน (pilot scale) เป็นเครื่องที่ให้การผลิตซ้ำได้ดีเยี่ยมเมื่อขยายขนาดขึ้น ให้ความเที่ยงตรงและง่ายในการคาดการณ์ความสามารถของเครื่องขนาดใหญ่ ในอุตสากรรมการผลิตเต็มรูป
เครื่องผสมชนิดนี้ประกอบไปด้วยเครื่องวัดความเร็วแบบดิจิตอล, เครื่องวัดกระแสไฟฟ้า, สามารถโปรแกรมเวลาได้ ความสามารถเหล่านี้มีความสำคัญอย่างยิ่งสำหรับงานผสมที่ต้องการเก็บข้อมูลและรายละเอียดของกระบวนการผลิตเมื่อต้องการทำการผลิตซ้ำอีก
นอกจากนี้ยังมีโปรแกรม ‘DataLogger’ ติดตั้งเข้าไปให้สามารถดึงข้อมูลที่ต้องการออกมาได้ด้วย
โครงสร้างเครื่องประกอบด้วย:
- แผงควบคุมระบบสัมผัส
- พร้อมด้วยมอเตอร์กำลังไฟฟ้า 1 hp (0.75 kw) ที่สามารถควบคุมความเร็วได้
- มีหัวผสมแบบชั้นเดียวและแบบหลายชั้น ซึ่งสามารถสับเปลี่ยนได้ง่าย
- มีแรงดูดภายในตัว
- แรงดันสูงสุดในการทำงานคือ 100 psi (7.6 บาร์)
- ข้อต่อทางเข้าและทางออกแบบ Tri-clamp ขนาด 0.75 นิ้ว
- ใช้ซีลอุดรั่วเพลาแบบเดี่ยว (single mechanical shaft seal)
- ชิ้นส่วนของเครื่องที่สัมผัสงานผสมทำมาจาก stainless steel เกรด 316L
ทำงานได้อย่างไร
ข้อดีของเครื่องผสมซิลเวอร์สัน high shear In-Line mixers เกิดจากการผสมและบดตัดเฉือนที่เกิดขึ้นได้หลายรอบของวัตถุดิบที่ถูกดูดเข้าหาหัวผสม ดังต่อไปนี้

การหมุนด้วยความเร็วสูงของ rotor ที่ถูกผลิตมาอย่างเที่ยงตรง ก่อกำเนิดแรงดูดอย่างมหาศาล ดึงวัตถุดิบเหลวและแข็งเข้าหา rotor/stator ที่ประกอบเข้ากัน

แรงเหวี่ยงขับวัตถุดิบเข้าหาขอบรอบภายในของหัวผสม ทำการบดตัดเฉือนในบริเวณช่องว่างเล็กๆ ระหว่างปลายใบมีดตัดของ rotor กับผนังด้านในของ stator

เกิด hydraulic shear จากแรงอัดด้วยความเร็วสูงผ่านออกมาตามรูของหัวบด แล้วไหลผ่านทางออกของเครื่องและท่อต่อ ตามลำดับ ในขณะเดียวกันวัตถุดิบใหม่จะถูกดึงเข้าหัวบดอย่างต่อเนื่อง ช่วยรักษาวงจรการผสมและการดูดเข้าของเครื่อง
-
ระยะที่1
ระยะที่1
การหมุนด้วยความเร็วสูงของ rotor ที่ถูกผลิตมาอย่างเที่ยงตรง ก่อกำเนิดแรงดูดอย่างมหาศาล ดึงวัตถุดิบเหลวและแข็งเข้าหา rotor/stator ที่ประกอบเข้ากัน
-
ระยะที่2
ระยะที่2
แรงเหวี่ยงขับวัตถุดิบเข้าหาขอบรอบภายในของหัวผสม ทำการบดตัดเฉือนในบริเวณช่องว่างเล็กๆ ระหว่างปลายใบมีดตัดของ rotor กับผนังด้านในของ stator
-
ระยะที่3
ระยะที่3
เกิด hydraulic shear จากแรงอัดด้วยความเร็วสูงผ่านออกมาตามรูของหัวบด แล้วไหลผ่านทางออกของเครื่องและท่อต่อ ตามลำดับ ในขณะเดียวกันวัตถุดิบใหม่จะถูกดึงเข้าหัวบดอย่างต่อเนื่อง ช่วยรักษาวงจรการผสมและการดูดเข้าของเครื่อง
วีดีโอแสดงผลิตภัณฑ์
เครื่องบดผสม Verso
Verso
หัวผสม
ทางเลือกของเครื่องที่ให้บริการ
เครื่องผสมแล็ป Verso มีให้บริการพร้อมกับแพคเกจถัง (Vessel Package) ซึ่งประกอบด้วยถังบรรจุสแตนเลส ขนาด 20 ลิตร, ขาตั้ง, และวาล์ว

เครื่องผสมในห้องปฏิบัติการแล็ปรุ่น L5 มีชุดบดผสมที่สามารถถอดเปลี่ยนชิ้นส่วนได้มากกว่า 40 ชิ้น ตัวเครื่องเคลือบด้วยไนลอนที่หนาและผิวเรียบอย่างดี ทำความสะอาดง่าย ชิ้นส่วนที่ต้องสัมผัสกับงานบดผสมทำจากสแตนเลส (เกรด 316L) พร้อมด้วยปลอก (Bush) คุณสมบัติเยี่ยมทำมาจาก bronze alloy หรือ PTFE เครื่องสามารถปรับระดับขึ้นลงโดยระบบคอนโทรลที่แผงสัมผัส ทำงานง่าย สะอาดและเชื่อถือได้

ออกแบบมาเพื่อใช้ในเขตพื้นที่ที่ไวต่อประกายไฟและปะทุระเบิด (ATEX Zoned / Flameproof) เครื่องผสม L2 / AIR ขับเคลื่อนด้วยมอเตอร์ลม สามารถนำชุดบดผสมของรุ่น L5 มาประกอบใช้งานได้ ทำการผสมได้ตั้งแต่ปริมาตร 1 มิลลิลิตร ถึง 12 ลิตร

Sealed Unit เป็นเครื่องผสมในแล็ปที่ออกแบบมาสำหรับใช้กับวัตถุดิบที่ต้องการปลอดการปนเปื้อนจากอากาศหรือสิ่งแวดล้อมภายนอก ปริมาตรการผลิตทำได้ตั้งแต่ 1 มิลลิลิตร จนถึง 5 ลิตร นอกจากนี้ยังมีชุดบดผสมพิเศษสำหรับทำงานภายใต้สุญญากาศไว้ให้บริการอีกด้วย
-
แพ็คเกจ Verso Vessel
แพ็คเกจ Verso Vessel
เครื่องผสมแล็ป Verso มีให้บริการพร้อมกับแพคเกจถัง (Vessel Package) ซึ่งประกอบด้วยถังบรรจุสแตนเลส ขนาด 20 ลิตร, ขาตั้ง, และวาล์ว
-
เครื่องผสมแล็ปรุ่น L5
เครื่องผสมแล็ปรุ่น L5
เครื่องผสมในห้องปฏิบัติการแล็ปรุ่น L5 มีชุดบดผสมที่สามารถถอดเปลี่ยนชิ้นส่วนได้มากกว่า 40 ชิ้น ตัวเครื่องเคลือบด้วยไนลอนที่หนาและผิวเรียบอย่างดี ทำความสะอาดง่าย ชิ้นส่วนที่ต้องสัมผัสกับงานบดผสมทำจากสแตนเลส (เกรด 316L) พร้อมด้วยปลอก (Bush) คุณสมบัติเยี่ยมทำมาจาก bronze alloy หรือ PTFE เครื่องสามารถปรับระดับขึ้นลงโดยระบบคอนโทรลที่แผงสัมผัส ทำงานง่าย สะอาดและเชื่อถือได้
-
เครื่องผสมแล็ป L2 / Air (ปั้มลม)
เครื่องผสมแล็ป L2 / Air (ปั้มลม)
ออกแบบมาเพื่อใช้ในเขตพื้นที่ที่ไวต่อประกายไฟและปะทุระเบิด (ATEX Zoned / Flameproof) เครื่องผสม L2 / AIR ขับเคลื่อนด้วยมอเตอร์ลม สามารถนำชุดบดผสมของรุ่น L5 มาประกอบใช้งานได้ ทำการผสมได้ตั้งแต่ปริมาตร 1 มิลลิลิตร ถึง 12 ลิตร
-
เครื่องผสมแล็ป Sealed Unit
เครื่องผสมแล็ป Sealed Unit
Sealed Unit เป็นเครื่องผสมในแล็ปที่ออกแบบมาสำหรับใช้กับวัตถุดิบที่ต้องการปลอดการปนเปื้อนจากอากาศหรือสิ่งแวดล้อมภายนอก ปริมาตรการผลิตทำได้ตั้งแต่ 1 มิลลิลิตร จนถึง 5 ลิตร นอกจากนี้ยังมีชุดบดผสมพิเศษสำหรับทำงานภายใต้สุญญากาศไว้ให้บริการอีกด้วย
